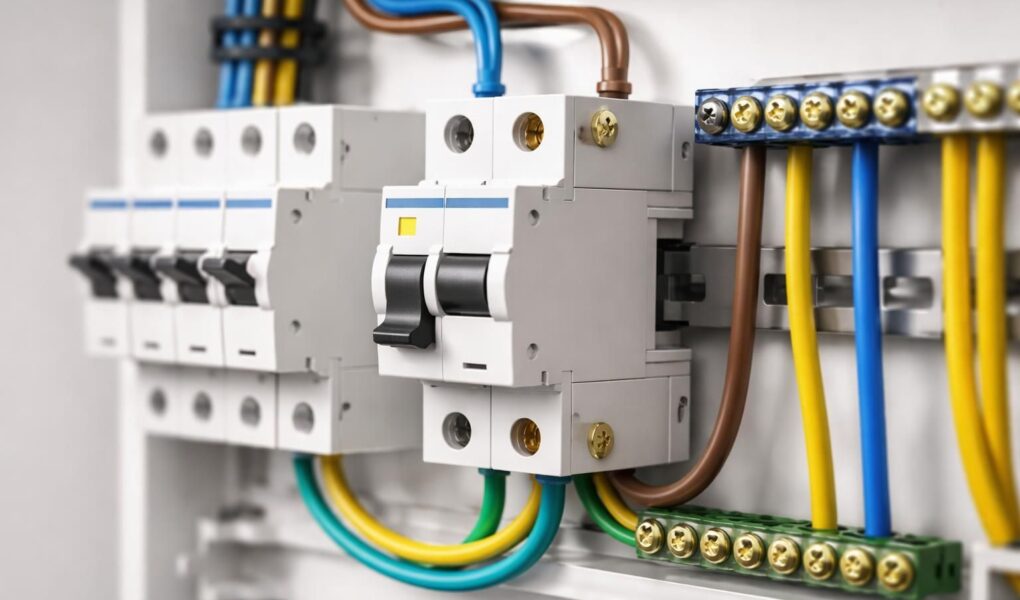

La sécurité électrique est un enjeu majeur dans toute habitation. En 2026, la mise en conformité des installations électriques devient plus que jamais une nécessité, tant pour prévenir les accidents que pour assurer la pérennité des équipements. Le disjoncteur joue un rôle central dans ce processus. Son installation correcte n’est pas seulement une question de conformité aux normes, c’est avant tout une question de sécurité pour tous les occupants du domicile. Dans cet article, nous allons explorer le schéma de branchement d’un disjoncteur et les étapes nécessaires pour sécuriser efficacement votre tableau électrique. Avec des conseils pratiques et des précisions normatives, ce guide vous offre les clés d’une intervention réussie.
À quoi sert un disjoncteur électrique ?
Le disjoncteur constitue une protection indispensable au sein d’une installation électrique. Son rôle principal est de surveiller le courant circulant dans les circuits et de couper l’alimentation en cas de problème. Comprendre son fonctionnement est essentiel pour réaliser une installation sécurisée.
Protection des personnes
Le disjoncteur contribue à la sécurité en évitant les situations dangereuses, comme les échauffements anormaux et les risques d’électrisation liés aux surcharges ou aux courts-circuits. En cas de détection d’un trouble, il intervient automatiquement pour couper le courant avant qu’une situation critique ne se développe.
Protection des circuits électriques
En plus de protéger les individus, il préserve également les câbles et les appareils. En cas de surcharge, le disjoncteur interrompt immédiatement l’alimentation, prévenant ainsi la surchauffe et les dégâts matériels. Chaque circuit, qu’il s’agisse des prises, de l’éclairage ou du chauffage, est équipé d’un disjoncteur spécifique, adapté à son usage.
Disjoncteur et interrupteur différentiel : compréhension des deux équipements
Souvent confondus, le disjoncteur et l’interrupteur différentiel ont des fonctions distinctes. Le disjoncteur protège votre installation contre les surintensités, alors que l’interrupteur différentiel détecte les fuites de courant et intervient principalement pour protéger les personnes. Ces deux dispositifs collaborent au bon fonctionnement du tableau électrique, garantissant une protection complète.
Les règles de sécurité avant de brancher un disjoncteur
Travailler sur une installation électrique nécessite de respecter un certain nombre de règles de sécurité. Cela permet non seulement de protéger l’intervenant, mais aussi d’assurer l’intégrité de l’installation.
Couper l’alimentation générale
La première étape cruciale consiste à couper le disjoncteur de branchement. Chaque intervention sur le tableau doit se faire hors tension. Éviter cette précaution peut avoir des conséquences graves.
Préparer l’outillage nécessaire
Avant de démarrer, il est essentiel d’avoir à disposition les bons outils pour travailler en toute sécurité. Un tournevis isolé, un vérificateur d’absence de tension et une pince à dénuder demeurent des indispensables pour mener à bien l’installation.
Ce que dit la norme NF C 15-100
La norme NF C 15-100 régule les installations électriques résidentielles en garantissant un niveau de sécurité adéquat. Elle impose une organisation logique du tableau électrique, stipulant que les disjoncteurs doivent être en aval d’un interrupteur différentiel, facilitant ainsi leur identification et leur intervention.
Comment brancher un disjoncteur étape par étape
Réaliser le branchement d’un disjoncteur est une opération minutieuse. Chaque étape doit être respectée pour garantir la sécurité et la conformité de l’installation.
Identifier la phase et le neutre
Avant toute intervention, il est primordial de différencier clairement la phase et le neutre afin d’éviter toute erreur de branchement. Pour cela, coupez le courant et utilisez un vérificateur d’absence de tension.
Raccorder l’alimentation du disjoncteur
Une fois la phase et le neutre correctement identifiés, la connexion de l’alimentation du disjoncteur peut se réaliser. Cette étape nécessite de respecter le sens de branchement recommandé : alimentation par le haut, départ de circuit par le bas pour faciliter la maintenance.
Raccorder le circuit à protéger
Après l’alimentation, il convient maintenant de brancher le circuit qu’il doit protéger. La section des câbles doit être adaptée au calibre du disjoncteur, garantissant ainsi une protection efficace et sécurisée.
Vérifications finales et tests
Avant de remettre le courant, un contrôle minutieux est indispensable. Cela inclut la vérification du serrage de toutes les bornes, l’organisation du tableau et l’état des connexions. Un tableau bien organisé facilite la maintenance future.
Les erreurs courantes lors du branchement d’un disjoncteur
Malgré les consignes, certaines erreurs récurrentes peuvent survenir lors du raccordement. Les identifier permet d’optimiser son installation.
Inversion phase et neutre
Une erreur fréquente est l’inversion des connexions entre la phase et le neutre, souvent causée par un mauvais repérage des fils. Bien que le disjoncteur puisse continuer à fonctionner, cela complique les interventions futures et pose des problèmes de sécurité.
Mauvais choix de calibre de disjoncteur
Choisir un disjoncteur inadapté peut entraîner un déclenchement constant ou, au contraire, une protection inefficace du circuit. Il est crucial de sélectionner un model correspondant aux spécificités et à la charge du circuit.
Tableau des sections de câbles selon les calibres de disjoncteur
| Calibre (A) | Section du câble (mm²) | Type de circuit |
|---|---|---|
| 10 A | 1,5 mm² | Éclairage |
| 16 A | 1,5 mm² | Prises limitées |
| 20 A | 2,5 mm² | Prises, appareils |
| 32 A | 6 mm² | Plaque de cuisson |
Conseils pratiques pour une installation réussie
Pour garantir un branchement de disjoncteur sécurisé et conforme, plusieurs bonnes pratiques peuvent être suivies.
Équipements adaptés et protection individuelle
Utiliser des outils isolés pour effectuer les travaux est impératif. En outre, il est recommandé de porter des gants et des lunettes de protection dans le cadre de toute intervention électrique.
Étiquetage des disjoncteurs
Étiquetez chaque disjoncteur selon le circuit qu’il protège. Cela facilite l’identification en cas de maintenance ou de panne, rendant vos interventions plus efficaces.
Vérifier la conformité aux normes
Réviser régulièrement votre installation pour vous assurer qu’elle reste conforme à la norme NF C 15-100. Une mise à jour opportunes des équipements peut prévenir de nombreux problèmes futurs liés à la sécurité électrique.
Importance de solliciter un professionnel
Bien que l’installation d’un disjoncteur puisse sembler accessible, certaines situations nécessitent l’intervention d’un électricien qualifié. Cela est particulièrement vrai pour des installations anciennes ou complexes, où le respect de la norme NF C 15-100 est primordial.
Risques d’un bricolage imprudent
Un branchement incorrect peut exposer votre installation à divers problèmes, allant de dysfonctionnements électriques à des risques d’incendie. En confiant cette tâche à un professionnel, vous minimisez les risques et garantissez une installation pérenne.
Comprendre les enjeux relatifs à l’installation d’un disjoncteur est essentiel pour garantir la sécurité des occupants d’un logement. En suivant ces lignes directrices, vous vous rapprochez d’une installation électrique conforme et sécurisée, contribuant ainsi à un environnement domestique sûr et fonctionnel.
