Le montage d’un interrupteur simple allumage est une étape fondamentale dans le domaine de l’électrique domestique. Ce circuit de base permet de contrôler un ou plusieurs points lumineux depuis un seul emplacement, offrant ainsi une solution pratique et facile à mettre en œuvre pour toute habitation. Grâce à ce guide détaillé, les amateurs de bricolage, qu’ils soient novices ou plus expérimentés, pourront aborder le câblage électrique avec confiance. Les normes en vigueur, notamment la NF C 15-100, sont également abordées, assurant ainsi une installation sécurisé et conforme aux exigences actuelles. En outre, ce tutoriel explore les outils de montage nécessaires, les différentes étapes de câblage et les conseils pratiques pour éviter les erreurs courantes.
Pourquoi choisir un interrupteur simple allumage ?
Le choix d’un interrupteur simple allumage repose sur sa simplicité d’utilisation et de montage. En effet, ce type d’interrupteur est conçu pour contrôler l’alimentation électrique d’un ou plusieurs luminaires à partir d’un seul emplacement. Dans de nombreuses pièces, comme les salons, cuisines ou couloirs, ce système est particulièrement adapté. Il présente plusieurs avantages pour l’utilisateur, qu’il soit propriétaire d’un bien ou locataire.
Tout d’abord, le montage électrique d’un interrupteur simple allumage ne requiert pas de compétences particulières en électricité, ce qui le rend accessible à tous. Les outils nécessaires sont généralement courants : des pinces, un tournevis et un testeur de voltage suffisent amplement. De plus, cette installation nécessite peu de temps, permettant ainsi de réaliser rapidement des travaux d’amélioration dans votre intérieur.
Ensuite, en termes de sécurité, le schéma électrique de ce type d’installation est conforme aux normes. La norme NFC 15-100 impose des règles strictes pour assurer la sécurité électrique. Par exemple, les sections de fils doivent être adaptées aux besoins de chaque circuit, avec une protection adéquate via des disjoncteurs 16A. Ces exigences garantissent que l’installation ne présentera pas de dangers électriques pour les utilisateurs.
Enfin, la possibilité d’ajouter des points lumineux en parallèle permet d’optimiser l’éclairage dans une pièce. Plutôt que de dépendre d’une seule source de lumière, l’utilisateur peut multiplier les luminaires tout en les contrôlant depuis le même interrupteur. Cela est particulièrement intéressant pour les pièces spacieuses où l’éclairage est crucial.
Matériel et outils de montage nécessaires
Pour réaliser l’installation d’un interrupteur simple allumage, un certain matériel et des outils spécifiques sont indispensables. Cela comprend divers composants électriques et de sécurité, qui garantiront non seulement le bon fonctionnement du système, mais aussi la sécurité des utilisateurs.
Tout d’abord, il est essentiel de disposer des éléments suivants :
- Un interrupteur simple allumage : C’est l’élément principal qui commandera la lumière. Il existe plusieurs designs, du plus simple au plus esthétique, en fonction des préférences personnelles.
- Un disjoncteur de protection : Ce dispositif est crucial pour protéger le circuit. Il doit être capable de gérer un maximum de 16A, permettant de sécuriser jusqu’à 8 points lumineux.
- Des fils électriques : La section minimale à respecter pour les installations d’éclairage est de 1,5 mm². Les fils doivent respecter les codes de couleurs : rouge ou marron pour la phase, bleu pour le neutre et vert/jaune pour la terre.
- Une boîte de dérivation : Ce composant est nécessaire si plusieurs luminaires doivent être reliés à un même interrupteur, permettant de gérer et d’organiser les connexions.
Ensuite, pour ce montage, les outils de montage suivants sont également nécessaires :
- Pince à dénuder : Pour préparer les fils à la connexion, en enlevant leur isolation.
- Tournevis : Pour fixer l’interrupteur et réaliser les connexions.
- Testeur de voltage : Indispensable pour s’assurer qu’il n’y a pas de courant dans les fils avant de commencer les travaux.
Une bonne préparation permet de gagner en efficacité et de réduire les risques d’erreurs durant l’installation. Il est donc recommandé de rassembler tout ce matériel avant de commencer le montage.
Respect des normes et sécurité électrique
La sécurité électrique est au cœur de toute installation électrique, et il est impératif de respecter les normes en vigueur lors de la réalisation d’un montage électrique. En France, la norme NFC 15-100 s’applique aux installations électriques domestiques, et elle définit les règles à suivre pour garantir une sécurité optimale.
Dans le cadre d’un interrupteur simple allumage, plusieurs éléments doivent être scrupuleusement respectés :
- Protection par disjoncteur : Il est essentiel d’installer un disjoncteur de 16A au tableau électrique, capable de protéger plusieurs points lumineux dans une même installation.
- Section de fils : La norme stipule que les fils utilisés pour les installations d’éclairage doivent avoir une section de 1,5 mm² en cuivre. Cela garantit qu’ils peuvent supporter la charge électrique sans risque de surchauffe.
- Utilisation de couleurs réglementaires : La couleur des fils est standardisée : le neutre doit être bleu, la phase rouge ou marron, et la terre doit être en vert/jaune. Cela permet d’éviter des erreurs lors des connexions.
De plus, l’emplacement de l’interrupteur joue un rôle primordial dans la sécurité. Le positionnement doit se faire entre 90 cm et 130 cm du sol, pour garantir une accessibilité aisée tout en respectant les exigences de sécurité. Cette hauteur minimise également le risque d’interactions avec des sources d’humidité, particulièrement dans des zones comme la salle de bains.
Étapes de câblage d’un interrupteur simple allumage
Réaliser le câblage d’un interrupteur simple allumage nécessite une certaine méthodologie. Les étapes suivantes permettent de garantir que l’installation soit à la fois correcte et sécurisée. Voici le processus à suivre :
Préparer l’installation
Avant toute chose, il est crucial de préparer l’installation en mettant hors tension le circuit concerné. Cela comprend les étapes suivantes :
- Coupez l’alimentation générale au disjoncteur principal.
- Utilisez un testeur de voltage pour vérifier l’absence de courant aux bornes de l’interrupteur.
Installation des conduits
Ensuite, des conduits doivent être posés pour protéger les câbles. Ceux-ci doivent relier le tableau électrique à l’interrupteur et au luminaire. Une bonne gestion des câbles est essentielle pour éviter des dommages potentiels.

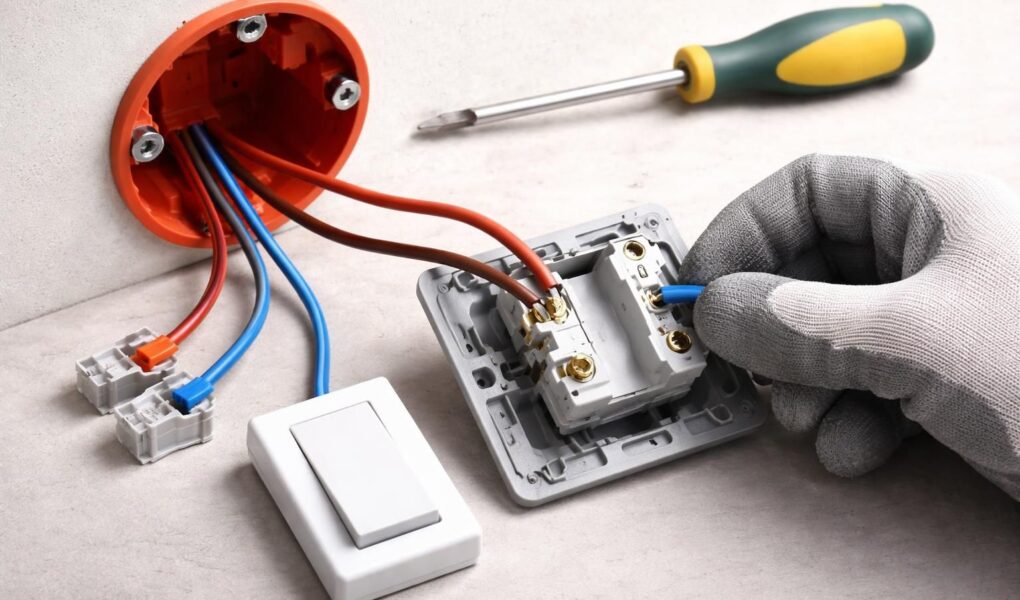

Réaliser les connexions
Les connexions peuvent être effectuées selon le schéma suivant :
| Couleur du fil | Destination |
|---|---|
| Rouge/Marron | Borne L de l’interrupteur (phase) |
| Noir/Violet | Borne de retour de l’interrupteur vers le luminaire |
| Bleu | Direct vers le luminaire (neutre) |
| Vert/Jaune | Terre à relier au luminaire si celui-ci en dispose |
Pour finaliser, chaque fil doit être solidement raccordé et isolé afin de prévenir tout risque de court-circuit. Il est recommandé d’utiliser des bornes de connexion adéquates pour garantir la fiabilité des connexions.
Brancher plusieurs points lumineux avec un interrupteur simple
Il est tout à fait possible de raccorder plusieurs points lumineux à un seul interrupteur simple allumage. Ce type de montage en parallèle présente de nombreux avantages, notamment pour l’éclairage dans les grandes pièces.
Lorsqu’on envisage de brancher plusieurs lampes, chaque luminaire doit être alimenté de manière parallèle. Cela signifie que le courant se divise, permettant à chaque unité de recevoir sa pleine puissance. Voici les étapes à suivre pour effectuer ce type de branchement :
- Préparez un schéma de câblage qui illustre l’ensemble des connexions. Cela peut inclure une boîte de dérivation si nécessaire.
- Raccordez le retour de phase de la première lampe à la suivante, poursuivant jusqu’à ce que tous les luminaires soient connectés.
- Assurez-vous que le neutre de chaque luminaire arrive directement au tableau, sans passer par l’interrupteur.
L’utilisation d’une boîte de dérivation est souvent nécessaire pour organiser les jonctions entre plusieurs lampes. Cette méthode garantit une meilleure gestion des connexions tout en assurant la sécurité et la conformité aux normes.
Les alternatives modernes : interrupteurs sans fil
Aujourd’hui, les avancées technologiques permettent d’installer des interrupteurs simples allumages sans fil. Ces systèmes offrent une flexibilité inégalée, particulièrement appréciée dans le cadre de rénovations où le tirage de câbles peut représenter un obstacle.
Les interrupteurs sans fil fonctionnent grâce à des modules récepteurs, installés près des luminaires, permettant ainsi de contrôler les points d’éclairage sans avoir à réaliser des modifications dans les murs ou plafonds. Cette méthode présente plusieurs atouts :
- Aucune saignée ni perçage nécessaires, ce qui préserve l’intégrité esthétique de votre intérieur.
- Installation rapide, idéale pour les ménages cherchant une solution efficace sans engager des travaux lourds.
- Flexibilité de positionnement des interrupteurs, selon les besoins et la configuration des pièces.
Bien que cette solution ne remplace pas entièrement les montages traditionnels, elle représente une innovation utile, surtout pour des projets de rénovation ou dans des maisons où la configuration pose des défis.
Conseils pour un éclairage optimal et économique
Pour ceux qui envisagent non seulement d’installer un interrupteur simple allumage mais également de choisir les luminaires appropriés, quelques conseils pratiques peuvent contribuer à améliorer l’efficacité énergétique et l’atmosphère de votre domicile.
Il est recommandé de privilégier l’utilisation d’ampoules LED. Ces dernières représentent un choix judicieux pour leur performance énergétique, leur longévité et leur coût réduit sur le long terme. Comparé aux ampoules incandescentes, les LED consomment jusqu’à 90 % moins d’énergie tout en produisant une luminosité comparable.
Les produits LED sont disponibles dans différents formats et teintes de lumière. Les options incluent des ampoules à filament, des spots encastrés ou encore des lampes à intensité variable. Cela permet d’adapter l’éclairage en fonction des besoins de chaque pièce, créant ainsi une ambiance chaleureuse et accueillante.
Enfin, il est utile de combiner les interrupteurs simples allumages avec des systèmes de variateurs ou des détecteurs de présence. Ces dispositifs offrent non seulement un confort d’utilisation, mais ils contribuent également à une gestion optimisée de la consommation d’énergie.
