Dans un monde de plus en plus connecté, la nécessité d’une connexion Internet rapide et fiable est primordiale pour les foyers et les entreprises. Au cœur de cette connectivité réside la prise RJ45, un élément souvent négligé, mais qui joue un rôle crucial dans la qualité globale du réseau. La rénovation d’une prise RJ45 est une opération technique qui nécessite attention et précision. Suivre les bonnes pratiques de câblage, choisir la norme appropriée et utiliser le matériel adéquat sont autant de facteurs déterminants pour garantir une installation réseau optimisée. Cet article vise à fournir des conseils pratiques et des étapes claires pour réussir cette opération essentielle.
Comprendre les enjeux du câblage RJ45
Le câblage RJ45 est un incontournable pour établir un réseau Ethernet au sein d’un domicile ou d’un bureau. Ce type de câble permet une transmission de données plus rapide et plus stable que le Wi-Fi. En optant pour un câblage en RJ45, on bénéficie d’une connexion moins sujette aux interférences et aux pertes de signal, surtout sur de longues distances. En 2026, alors que la dépendance à Internet peine à diminuer, le choix d’une solution câblée pourrait faire toute la différence.
Les caractéristiques des prises RJ45
Une prise RJ45 est composée de plusieurs éléments. Les connecteurs au sein de la prise jouent un rôle essentiel dans l’établissement de la connexion. Les prises contiennent un certain nombre de broches qui correspondent aux fils du câble Ethernet. Ces dernières sont souvent groupées en paires torsadées, ce qui aide à minimiser les interférences électromagnétiques. Comprendre la structure des prises RJ45 aide à réaliser un câblage efficace et conforme aux normes.
Différences entre norme T568A et T568B
Le câblage d’une prise RJ45 doit respecter une norme de câblage, soit la T568A ou la T568B. La principale différence réside dans l’ordre des fils à l’intérieur de la prise. La norme T568A privilégie le blanc/vert, tandis que la norme T568B commence par le blanc/orange. Choisir l’une ou l’autre norme ne modifie pas les performances en termes de vitesse ou de fiabilité; l’important est de rester cohérent sur toute l’installation.
Matériel requis pour câbler une prise RJ45
Pour réaliser une installation correcte de votre prise RJ45, il est crucial de rassembler le matériel approprié. En 2026, les avancées technologiques ont démocratisé l’accès à des outils de qualité et des câbles performants. Voici un aperçu du matériel nécessaire :
- Câble Ethernet (Catégorie 5e, 6 ou supérieure selon les besoins)
- Prise RJ45 ou un module RJ45 à noyau
- Boîte d’encastrement
- Gaine pour protection du câble
- Pince à dénuder ou cutter
- Outil de punch-down
- Testeur de réseau
Une fois le matériel rassemblé, l’étape suivante est de s’assurer de sa bonne utilisation. Chaque élément joue un rôle clé, que ce soit la gaine qui protège le câble ou le testeur qui vérifie la continuité de la connexion.

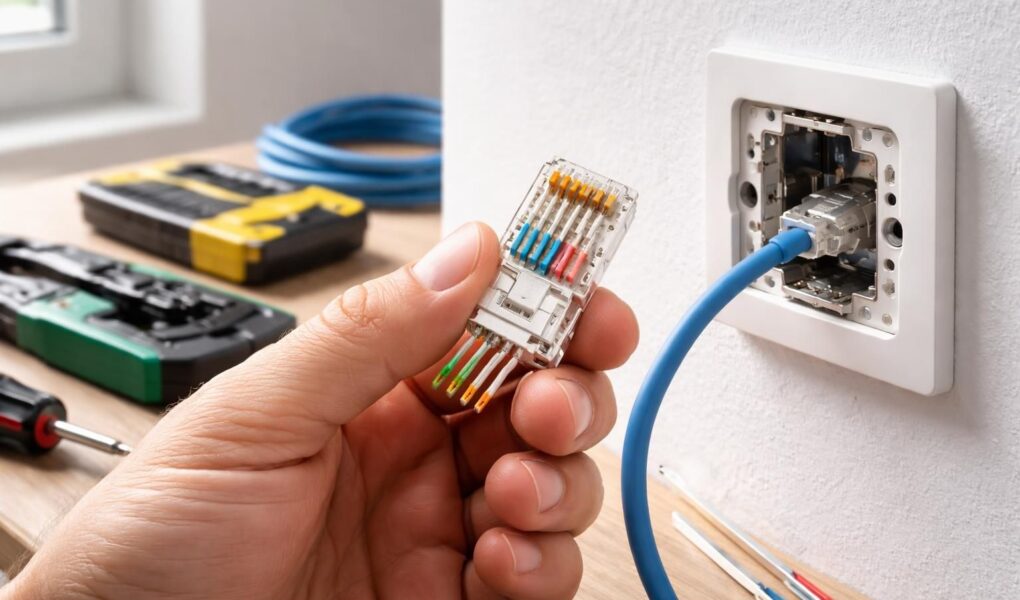

Étapes de câblage d’une prise RJ45
Câbler une prise RJ45 peut sembler complexe, toutefois, une méthodologie claire permet de simplifier le processus. Voici une série d’étapes pratiques pour réaliser un câblage réussi.
Préparation du câble
Commencez par tirer le câble réseau jusqu’à la boîte d’encastrement. Une fois en place, retirez la gaine extérieure jusqu’à environ 3 à 5 cm. Il est important de ne pas défaire les paires torsadées trop agressivement, car cela pourrait nuire à la performance du réseau.
Identification et positionnement des fils
Il est crucial de suivre le schéma de câblage correspondant à la norme choisie. Sur la plupart des prises, un schéma de câblage est imprimé. Positionnez les fils sur les encoches du noyau en fonction de la norme T568A ou T568B, puis coupez les fils excédentaires pour un rendu propre.
Poinçonnage et fixation
Utilisez un outil de punch-down pour enfoncer chaque fil dans son emplacement. Ce processus est primordial : une mauvaise connexion pourrait entraîner des problèmes de vitesse Internet et de stabilité. Après avoir poinçonné les fils, vérifiez que chaque couleur correspond au bon emplacement avant de refermer la prise.
Tester la prise RJ45
Une installation est incomplète sans un passage par l’étape de test. Utiliser un testeur de réseau permet de vérifier la bonne connectivité de la prise. Pour cela, un cordon doit être branché à la prise et au testeur. L’objectif est de s’assurer que les 8 fils s’allument dans l’ordre correct.
Diagnostic et vérification
Si le test révèle un problème, il est nécessaire de revenir sur les étapes précédentes pour vérifier que l’ordre des couleurs respecte bien la norme choisie. Un simple ajustement peut corriger une erreur et assurer la stabilité du réseau.
Choisir ses branchements : T568A ou T568B
Pour garantir la continuité de votre réseau, il est essentiel de choisir la même norme pour toutes les prises RJ45 de l’installation. Dans un local professionnel, il est conseillé de se tourner vers la norme T568B, tandis que dans une installation résidentielle, la T568A est souvent plus répandue.
Quand faire appel à un professionnel ?
Bien que le câblage d’une prise unique soit accessible à de nombreux bricoleurs, la mise en place d’un réseau complet, incluant plusieurs prises et un coffret de communication, peut devenir complexe. Il est judicieux de faire appel à des professionnels qualifiés lorsque :
- Le choix de la norme de câblage doit s’adapter à l’ensemble de l’installation.
- Le dimensionnement du réseau nécessite une expertise en termes de débit et d’emplacement des prises.
- Des questions se posent concernant l’intégration avec le réseau électrique existant.
Des services comme Depanneo peuvent mettre en relation avec des électriciens professionnels, facilitant ainsi l’obtention d’un devis et la réalisation rapide de l’installation réseau.
Optimiser son installation réseau pour les années à venir
Pour un réseau performant, il est essentiel de penser à l’avenir. Cela implique de choisir un câblage de qualité supérieure et de rester attentif aux évolutions technologiques. Par ailleurs, le passage à la fibre optique, de plus en plus fréquent, nécessite également des adaptations dans le câblage. Des solutions adaptées permettent de profiter d’une vitesse Internet maximale, essentielle pour le télétravail et le streaming.
Conclusion sur l’importance du câblage réseau
Le choix d’un câblage approprié pour une prise RJ45 est un investissement qui porte ses fruits sur le long terme. Que ce soit pour une simple amélioration de la vitesse Internet ou pour préparer son réseau à l’intégration de nouveaux équipements informatiques, chaque détail compte. En respectant les normes de câblage, en utilisant le matériel adéquat et en testant minutieusement chaque connexion, il est possible de créer un réseau fiable et performant. L’orientation vers des professionnels lorsque cela est nécessaire peut éviter des erreurs potentielles et garantir une installation conforme aux dernières normes technologiques.
